1 Dernière modification par Grizzy92 (03/09/2008 12:59:16)

Sujet : Emplacement prise diagnostic

Salut à tous,[hello]
je recherche l'emplacement de la prise obd sur ma passat tdi 2004
D'avance merci smile

Passat TDI 130 Embassy 2004

2

Re : Emplacement prise diagnostic

Sous le volant legerement a gauche de la colonne de direction... [dac]

3

Re : Emplacement prise diagnostic

[hello]
Y a t-il un cache à enlever ou dévisser?

Passat TDI 130 Embassy 2004

4

Re : Emplacement prise diagnostic

Pas sur la mienne....

5

Re : Emplacement prise diagnostic

Salut,
j'ai fouiné sans succès
je n'ai pas trouvé la prise obd
sad

Passat TDI 130 Embassy 2004

6

Re : Emplacement prise diagnostic

Ro... Si tu veux je prendrai une photo aujourd'hui de la mienne et tacherai de la poster...

7

Re : Emplacement prise diagnostic

elle n est pas réellement sous le volant (mal compris je pense) elle est plus loin quasiement au niveau des pedales, environ a 20cm de la poignée pour le capot
. regard bien en dessous la prise est violette

8

Re : Emplacement prise diagnostic

Oui je me suis ma exprimé aussi... J'ai ecrit a gauche de la colonne de direction... Et sous le volant... C'est vaste !! Lol

C'est en effet assez bas, pour préciser, une fois assis au volant, c'est au niveau des tibias (il me semble jsuis pas dans la passat a cette heure la... big_smile )

9

Re : Emplacement prise diagnostic

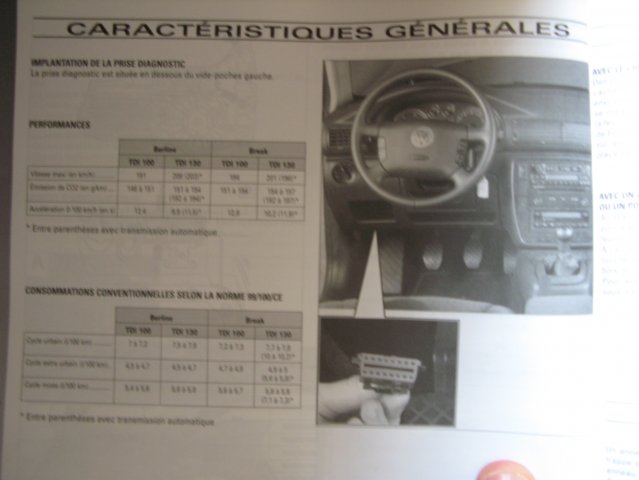

Implantation de la prise diagnostic (Passat 3bg) :

Voici ma petite contribution, issue de la rta. Désolé pour la qualité, j'ai quelques problèmes avec mon scanner, donc j'ai dû prendre le bouquin en photo...

http://www.forumpassat.fr/uploads/772_prise.jpg

10

Re : Emplacement prise diagnostic

Et pour info j'ai la RTA pour 3BG dispo en PDF... wink Par moi meme au prix de longues heures de numerisation... wink [dac]

11

Re : Emplacement prise diagnostic

[hello]
merci à tous
pas grave Pierre je suis pas assez curieux c'est tout, sinon j'aurais trouvé.
Ta rta m'intéresse beaucoup:)

Passat TDI 130 Embassy 2004

12

Re : Emplacement prise diagnostic

Et pour une 3B de 2000, où se trouve cette prise ?
Es ce que c'est celle qui est à coté du frein à main ?

13

Re : Emplacement prise diagnostic

ta RTA m’intéresse également smile

14

Re : Emplacement prise diagnostic

Avec tous les forumeur qui jouent du VCDS, personne peut me répondre sur l'emplacement de la prise Diag d'une 3B ?

15

Re : Emplacement prise diagnostic

Elle n'est pas au niveau de la manette d'ouverture du capot ?

ke20.tebo a écrit:

Et pour une 3B de 2000, où se trouve cette prise ?
Es ce que c'est celle qui est à coté du frein à main ?

Fais-nous une photo, et tu auras ta réponse...

16

Re : Emplacement prise diagnostic

Ok je vais essayer ça...

17

Re : Emplacement prise diagnostic

Sur les 3B, c'est sur la console centrale, sous le caoutchouc devant le frein à main. wink

Passat 3BG  2.8 V6 4Motion Carat Rouge Colorado 193cv,  2001                                                                                                                        Passat 35i Break 1.6 TD GL Alpinweiss 80cv, 1990 (Le mulet)                                                                                                                                Golf 1  1.5 GLS Cabriolet 1979 (resto en suspens!)                                   Votez ForumPassat!

18

Re : Emplacement prise diagnostic

Super merci Babibel.
C'est donc bien la prise que j'avais trouvé par hasard.

Merci encore.

19

Re : Emplacement prise diagnostic

hello a tous!,


Je ne trouve pas l'emplacement de la prise sur ma Passat qui est de 2002...., rien dessous..., serait elle cachée sous les carters en plastique???, en revanche sur mon autre qui est de 2004 elle est bien en evidence dessous le tableau de bord....

Bises a tous!

Merci pour vos retours...

Passat break 130 TDI de 2002 200000km " 'businness line" . Passat berline 130 TDI de 2004 141000km.

20

Re : Emplacement prise diagnostic

Enlève le cache sous le volant
La prise n'a peux être pas été reclipsé sur le cache.
Tu vois l'ouverture qd meme?

Passat 3BG TDI 130 carat 2001 (260 000 kms)
http://www.vwpassat.eu le futur nouveau site de référence de la passat .

21

Re : Emplacement prise diagnostic

il y a bien le trou pour le passage de la prise diag mais rien.... Je pense qu'il va falloir que j'enléve ce cache effectivement car je ne vois pas où elle peut etre située a part sous le volant...

Merci pour ta réponse!!
